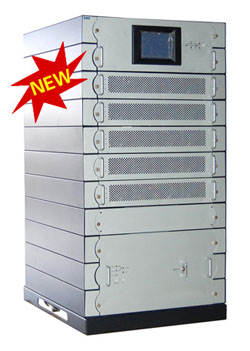

多制式节能型模块化UPS电源

多制式节能型大功率模块化UPS电源

N+X模块电源势不可挡

多制式节能型大功率模块化UPS电源是易事特公司集当今最先进的科技应用成果，拥有最先进的尖端技术，以新颖卓越的概念着眼全球电源发展，为推动UPS电源领域的技术进步而研发生产的高端产品。
●采用模块叠加式、热拔插、多制式、分散逻辑并联、触摸屏操作等业界最先进的技术。每一层机架和模块均为独立安装，最有效的解决了产品的扩容和升级，同时也为产品的可生产性和维护性提供了最简单、最快捷、最可靠、最安全的应用模式，实现了最佳性价比；
●采用模块化叠加方式，具有多种状态的输入和输出模式供用户选择，方便各种场合下的供电需求，实现了产品的通用化和多样化；
●采用标准2U机箱尺寸，结构设计合理化、可操作性、可维护性、造型美观，便于与计算机、网络设备等用户设备的外形协调；
●采用集中管理方式，对用户经常需要操作的部分采用统一管理，提高了系统的稳定性和可靠性。

模块化UPS N+X配置=替您节约投资成本=加强系统可靠性=您的战略方策

产品的多制性:
●完全刷新了UPS系统输入、输出制式固定的单一性，为用户带来前所未有的选择空间和便利。本产品的输入或输出可以在不同的供电场合下进行不同的配置、以满足所有场合下的供电需求，根据电源输入情况结构可设置为：三相进三相出、三相进单相出、单相进单相出、单相进三相出4种工作模式；
●由于产品具有了多制性，用户无需再去考虑如何选购不同制式或不同容量的其它产品。

强大的扩展性:
● 采用了模块叠加式设计，由1至10个额定容量为10kVA的UPS模块结构而成，可采用热插拔模式随意进行扩充，实现了投资者“随需应变”的策略，从而实现了UPS电源的“动态成长”，既满足了后期的随需扩展，又降低了用户的初期购置成本；
● 用户在预计UPS容量时，时常会出现低估或高预计等情况，模块化UPS可有效地解决此类问题，帮助用户在未来发展方向尚不明确或负载容量不明确的情况下分阶段进行建设和投资。

更强的适用性:
● 传统UPS一般采用单机、热备份或者1+1并机的方式，采用单机UPS容易出现单点故障问题，而采用热备份或者1+1措施不仅会造成较大的经济浪费，而且容错率只有一次，而模块化UPS采用了N+X的并联方式，用户可以根据自己的负载以及为体现安全性所需要的功率冗余来决定UPS模块数，在性价比以及可靠性上得到了一个更大的跨跃；
● 模块化UPS具有超强的并联功能，是高端UPS技术的领先代表，其平均无故障时间是传统UPS的1.5倍，平均故障修复时间是传统UPS的十分之一。其极高的可用性凸显模块化UPS系统本身特点，使用户设施负载受保护时间成倍提升。

更高的节能性：
● 传统UPS最高的效率一般不到90%，有10%左右的能源将被浪费掉，而本系列UPS的逆变效率高达96%以上，大幅度的为用户节约了宝贵能源。

更好的环保性：
● 传统UPS电流谐波一般为30%左右，这对市电电网造成了一定的污染，同时也增加了线路的损耗。本系列导入先进的改良技术，产品的输入功率因数近似于1，输入电流总谐波失真度小于5%，远低于其它同类UPS产品，大大减低了电源干扰和市电污染，有效减少了电网负荷和电源损耗。

在线热拔插性：
● 采用了最先进的热插拔技术，所有模块均可任意在线投入或退出，无需停电操作，实现了并联系统的在线维护，攻克了传统UPS转旁路维修的技术难题，使维护超常简便，同时也实现了UPS随意扩展和冗余两大性能，充分满足用户实际需求。

产品互动性：
● 采用了独有的双向互动监控技术，协助用户灵活快捷的对系统危机做出即时处理，通过通信或者网络做到监控的实时性，免除您的后顾之忧。

UPS智能远程监控管理

强大的实时监控功能
● UPS供电环境监控系统，以国际领先的技术水平，开发了智能单机及网络一体化实时监控管理软件，为用户提供了专业、完善、实用、安全可靠的电源监控方案，使智能网络快速、可靠地管理UPS系统。UPS集中监控管理软件可在全球范围内对UPS实施监控，融合了UPS设备与电脑间的点对点、点对多、多对点、多对多的全功能网络拓朴结构，形成了庞大的智能UPS电源网络监控管理系统。

灵活的组网方案
●提供RS232、RS422、干接点、SNMP卡、Modem等多种通信接口，满足TCP/IP协议，适应LAN、
WAN和INTERNET网络监控。

完善的管理，友好的界面
●全中文实时操作界面； ●模拟量、状态量图形化设计，界面友好；
●自动文档保存和关机； ●5万条历史资料及告警事件记录；
●历史数据曲线形象直观； ●面向用户有各种安全控制选择；
●支持多种组网方式； ●可支持计算机或服务器与UPS一对一实时监控；
●兼容Win9X、Win2000、WinXP、Novell网络 ●管理平台
技术参数

型号

EAM-10

EAM-20

EAM-30

EAM-40

EAM-50

EAM-60

EAM-70

EAM-80

EAM-90

EAM-100

额定输出

10KVA

20KVA

30KVA

40KVA

50KVA

60KVA

70KVA

80KVA

90KVA

100KVA

技术类型

在线双转换式

产品结构

模块式并联结构， UPS 模块可联机安装

市电

参数

电压制式

三相四线输入 ( 额定电压 380Vac) 或单相二线输入 ( 额定电压 220Vac)

电压范围

线电压 277~468Vac 或相电压 160~270Vac

频率范围

50Hz ± 5Hz 或 60Hz ± 5Hz

功率因数

0.99

电流谐波

≤ 5%

输出

参数

输出波形

标准正弦波

输出功率因数

0.8

输出相数

三相四线输入 ( 额定电压 380Vac) 或单相二线输入 ( 额定电压 220Vac)

输出电压

380Vac ± 1% 或 220Vac ± 1%

输出频率

50Hz ± 0.01Hz 或 60Hz ± 0.01Hz( 锁相期间为市电频率 )

峰值因数

3:1

动态电压瞬变范围

≤ 10%

瞬变响应恢复时间

≤ 40ms

电压失真度

≤ 2%( 线性负载 ) ；≤ 5%( 非线性负载 )

过载能力

110% 10min ； 120% 1min 保护； 150% 200ms ( 线性负载 )

带载不均衡度

≤ 3%

效率

≥ 96%

电池参数

类型

阀控式铅酸免维护蓄电池

标称电压

正电池： +384Vdc ，负电池： -384Vdc （正负两组蓄电池供电）

系统

参数

噪声

≤ 50db(100% 负载 ) ，散热风扇采用智能调速

显示

采用中文触摸式大屏幕显示器

通讯

RS232 或 RS422 、 RS485 、网卡

符合标准

安全 EN 50091-1 ，电磁兼容特性 EMC EN 50091-2 Liv.A

环境温度

-10 ℃ ~+ 40 ℃ ( 运行 ) ； -25~ 55 ℃ ( 贮存 )

相对温度

20%~93%

尺寸体积

(HxWxD)

UPS 模块： 2UX19X 455mm ；重量： 13Kg

旁路模块： 6UX19X455mm ；重量： 25Kg

显示模块： 4UX19X455mm ；重量： 5Kg

50KVA: 1084x598x 673mm ； 100KVA: 1552x598x 673mm 标准机柜 : 1800X600X 800mm

序号	项目比较	单机 UPS	1+1 并联 UPS	N+X 并联模块
1	输入功率因素	0.7~1	0.7~1	0.99
2	输入谐波 THDI	12~33%	12~33%	5%
3	功率密度	小	高	高
4	可靠度	低	高	超高
5	平均修复时间	1 小时以上	2 小时以上	10 分钟
6	输入 / 输出进出线方式	固定不能选择	固定不能选择	可根据不同供电场合选择
7	空间占用率	中	大	小
8	扩容性	/	/	高
9	冗余性	/	50% 固定	0~90% 可选
10	整体性价比	中	低	高
